pembuatan antena WiFi 2,4 GHz.

Berikut ini adalah contoh dalam pembuatan antena WiFi 2,4 GHz.
Bagi pembaca yang berkeinginan untuk membangun HOTSPOT antena ini patut dicoba guna untuk menekan harga dibanding dengan membeli antena yang buatan pabrik.

A. Bahan

1. Coaxial RG 6
2. Pipa pralon ¾ inci
3. Pipa tembaga AC ¼ inci x 0,56
4. Konektor type M40-F sebanyak 1 buah
5. Timah solder
6. Lem stick
7. Plat tembaga
8. Paku rivet

B. Peralatan

1. Mesin bor Tangan
2. Tang rivet
3. Solder
4. Glue Gun
5. Tang Kombinasi
6. Tang long nose
7. Tang potong
8. Meteran 3 M

C. Gambar Kerja

1. Driven / horn

2. Rangkaian Antena Omni

D. Langkah Kerja

1. Driven / Horn

• Potong Pipa tembaga AC berdiameter 1/4″ sepanjang 47 mm
• Potong Coaxial RG 6 sepanjang 67mm, kemudian buang kulit luarnya
• Kupas kulit bagian dalam di kedua ujung Coaxial RG 6 sepanjang 10 mm
• Masukkan kupasan Coaxial RG 6 kedalam pipa tembaga AC
• Lakukan pekerjaan point 1.a s.d. point 1.d sebanyak 25 kali.
• Sambung hasil dari point 1.e dengan cara di solder dan di selingi antara kabel grown dan positip kabel, perhatikan gambarLakukan pekerjaan diatas sehingga tersambung semua
• Setelah semua tersambung semua, diujung driven / horn dipasang stub kemudian ujung dari stub satunya lagi tersebut di pasang konektor type M40-F, perhatikan gambar

2. Finishing

• Potong pipa pralon sepanjang 150 cm
• Masukkan driven / horn yang sudah di buat di point 1 kedalam pipa pralon tersebut dan konektor type M40-F berada di luar dari pralon tersebut. (lihat gambar kerja)
• Tutup bagian atas dengan penutup / dop pralon
• Gunakan glue gun menempelkan konektor type M40-F agar menempel dengan kuat di ujung pralon.

Membagi koneksi internet di linux

Sharing internet dengan koneksi dari Linux ke Windows Xp
Koneksi internet via ppp0 dan koneksi lokal dengan eth0. IP address untuk eth0 adalah 192.168.1.1/24 sedangkan IP ppp0 dinamis dari ISP. Kondisi ini sebenarnya tidak mutlak hanya saja sebagai illustrasi, untuk kondisi yang lainnya tinggal menyesuaikan.

Bagi – bagi Jaringan :

Sharing koneksi internet di linux sangat mudah, hanya saja dilakukan (biasanya) via teks mode yang merupakan sebuah mimpi buruk bagi pengguna GUI. Hanya dengan 5 baris perintah maka koneksi internet pun bisa dibagi.

Contoh sharing koneksi dengan kasus diatas :

# echo 1 > /proc/sys/net/ipv4/ip_forward
# iptables -F
# iptables -t nat -F
# iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j MASQUERADE
# iptables -A FORWARD -s 192.168.1.0/24 -j ACCEPT

Dengan kelima baris perintah diatas maka koneksi internet sudah bisa di share.
Kita bahas satu per satu baris perintah diatas.

# echo 1 > /proc/sys/net/ipv4/ip_forward
Mengaktifkan forwarding, perintah ini juga dapat dipangkas dengan meng”chmod +x /etc/rc.d/rc.ip_forward”, dengan kata lain membuatnya executable sehingga akan di aktifkan setiap kali boot. Namun tidak ada salahnya mengaktifkannya lagi untuk jaga – jaga.

# iptables -F

Perintah ini membersihkan rule atau aturan – aturan dari iptables.

# iptables -t nat -F

Perintah ini membersihkan rule atau aturan – aturan dari iptables pada bagian NAT (Network Address Translator).

# iptables -A FORWARD -s 192.168.1.0/24 -j ACCEPT

Mengijinkan akses dari ip 192.168.1.0/24 (opsi -s) melewati (FORWARD) host / komputer.

# iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j MASQUERADE

Inti dari sharing koneksi, setiap akses dari ip 192.168.1.0/24 (opsi -s) akan dilakukan masquerading. Pada beberapa system ada yang menggunakan SNAT. Sharing koneksi dengan SNAT umumnya digunakan untuk koneksi dengan IP Publik statis, jika menggunakan IP dinamis (dial – up) Masquerading adalah pilihan tepat.

Silahkan melihat – lihat manual dari iptables jika menginginkan setting yang spesifik seperti, sharing koneksi via SNAT, hanya melewatkan 1 pc dengan ip tertentu, atau hanya melewatkan mac address tertentu, dll.

Setelah iptables telah siap kita bisa mengeceknya dengan perintah :

# iptables -nL
dan
#iptables -t nat -nL

Untuk bagian “iptables -nL” hasilnya seperti ini :

# iptables -nL

Chain INPUT (policy ACCEPT)
target prot opt source destination

Chain FORWARD (policy ACCEPT)
target prot opt source destination
ACCEPT all — 192.168.1.0/24 0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target prot opt source destination

Sedangkan pada “iptables -t nat -nL” hasilnya seperti ini :
# iptables -t nat -nL
Chain PREROUTING (policy ACCEPT)
target prot opt source destination

Chain POSTROUTING (policy ACCEPT)
target prot opt source destination
MASQUERADE all — 192.168.1.0/24 0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target prot opt source destination

Perhatikan bagian yang dicetak tebal.
Setelah iptables menghasilkan output (hampir) seperti diatas, maka selanjutnya adalah mempersiapkan client atau komputer yang akan menggunakan koneksi yang kita share.

Set Ip address dari client
Tentu saja jangan sama dengan ip komputer yang melakukan share.

Set IP Gateway client
IP Gateway adalah IP dari komputer yang melakukan share.

Set DNS Client
Umumnya pengguna Dial -up menggunakan DNS bawaan dari ISP, Silahkan diisikan sesuai dengan DNS Server dari masing – masing ISP, untuk linux setting DNS server pada file /etc/resolv.conf. Berikut contoh resolv.conf :

nameserver 192.168.1.254

Baris ini adalah ip dari DNS Server. Dalam hal ini adalah 192.168.1.254. Untuk menghindari kesalahan silahkan merujuk dari resolv.conf dari komputer gateway (yang melakukan koneksi internet).Sedangkan untuk sistem yang lain silahkan menyesuaikan.

Silahkan akses internet dari client,
Kelima baris perintah tersebut bisa di masukkan ke rc.local (atau bikinkan script start-up yang lain) jika pc yang digunakan akan melakukan sharing koneksi setiap kali hidup (boot).

MEMBUAT KARTUN MELALUI COREL DRAW

kali ini saya bermaksud sharing tentang bagaimana caranya "membuat Kartun / Manga dengan Corel Draw".

setiap aflikasi gambar masing masing mempunyai kelebihan maupun kelemahan.

gambar yang dihasilkan Corel Draw akan terlihat lebih rapi, tajam dan mudah diedit, karena aflikasi ini berbasis Vektor, sedangkan pembuatannya akan lebih lama daripada menggunakan aflikasi lain yang berbasis Bitmap Manga Studio, Paint, Rendera dll.

Oke langsung saja
Buka Corel Draw
Klik Menu Bar File>New (Ctrl+N)

Klik Bezier Tool pada Tool Box, tekan agak lama di Tool Box karena secara default Bezier Tooltersembunyi oleh Freehand Tool.

buat sebuah Kurva tertutup (Closed Curve) seperti ini dengan cara mengklik/membuat beberapa Node hingga mempertemukan Node awal dan akhir

Klik Shape Tool pada Tool Box drag di sekitar objek



setelah semua Node terseleksi Klik 'Convert Line to Curve' pada Property Bar
supaya Line dan Node bisa diedit



mulailah mengedit node dengan Make a Node Cusp dan Make a Node Smooth saja



jika pengeditan dirasa sudah cukup, warnai objek dengan Fill pada Tool Box (F11)
atur warna sesuai keinginan (Uniform Fill).



selanjutnya kita menggambar mata, lihat gambar ada 5 objek pada mata

buatlah objek seperti ini kemudian edit seperti pada bagian sebelumnya dan beri warna hitam dan putihsaya

atur pula penempatannya seperti alis diletakan palih belakang dan cahaya paling depan
dengan cara pilih objek kemudian klik Menu Bar Arrange>Order
beginilah bentuk mata yang sudah jadi :



Drag sekitar mata yang sudah jadi kemudian tekan Ctrl+G atau Group

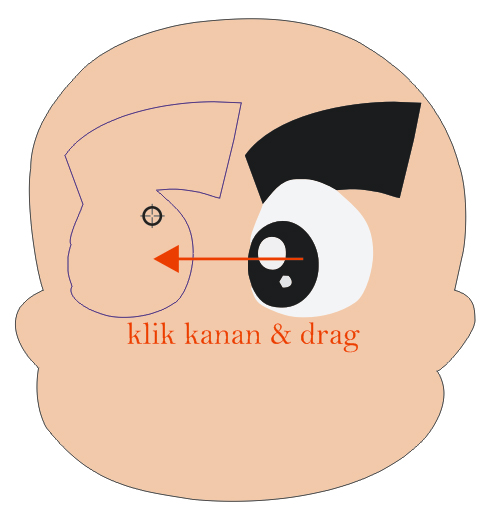

setelah semua bagian mata menjadi satu group klik kanan dan drag ke sebelahnya
lepaskan drag dan pilih Copy Here



pilih objek mata yang baru Klik Mirror Horizontally pada Property Bar
kini kita mempunyai 2 mata, edit dikit mata yang baru supaya lebih pass

sekarang kita membuat mulut dengan cara klik Ellipse Tool pada Tool Box klik+Drag di tempat mulut akan di buat



setelah objek ellipse tercipta tekan Ctrl+Q atau Corvense to Curve sepaya Node bisa diedit. Setelah objek selesai diedit, beri warna mulut dengan warna merah dengan Uniform Fill (F11)



untuk membuat lidah sama dengan cara di atas yaitu membuat mulut



setelah semua objek di muka komplit pilih semua dengan cara drag di sekitar objek dengan Pick Tool
kemudian tekan Ctrl+G atau group

sekarang kita buatkan sedikit bayangan caranya sama seperti di atas
tempatkan bayangan di atas lapisan pertama dan di bawah muka



setelah itu buatlah sedikit Outline di sekitar mata pipi dan telinga
juga buat 3 helai rambut yaitu dengan Bezier Tool

setelah selesai Save atau Export Gambar
